HSS-Spiralbohrer mit geradem Schaft

Basisinformation.

Modell Nr.	TD-001
Spitzenwinkel	118 Grad oder 118/135 Grad (Split Point sind verfügbar).
Herstellungsprozess	Rollgeschmiedet, kantengeschliffen oder vollständig geschliffen
Anwendungen	Bauwesen, Baugewerbe und Industrie usw.
Transportpaket	PVC-Beutel, Kunststoffrohr, Hautkarte, Blister usw.
Spezifikation	DIN338
Warenzeichen	FANXI
Herkunft	VR China
HS-Code	8207509000
Produktionskapazität	500.000 Stück/Monat

Produktbeschreibung

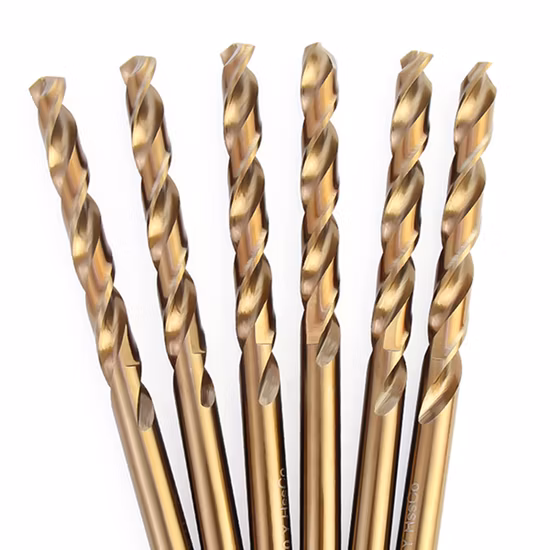

HSS-Spiralbohrer mit geradem Schaft
Herstellungsverfahren: Rollgeschmiedet, kantengeschliffen oder vollständig geschliffen
Material: F4341, 4341, 9341, M2, M42, M35
Größen: 0,2 mm-20 mm
Oberflächenveredelung: Schwarzoxid, Hochglanzfinish oder Titanbeschichtet
Spitzenwinkel: 118 Grad oder 118/135 Grad (Split Point sind ab 3 mm erhältlich)
Flöte: N oder VA (parabolisch)
Norm: DIN338

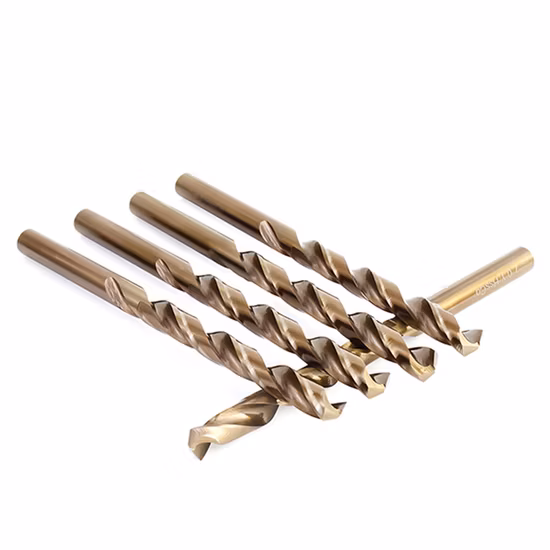

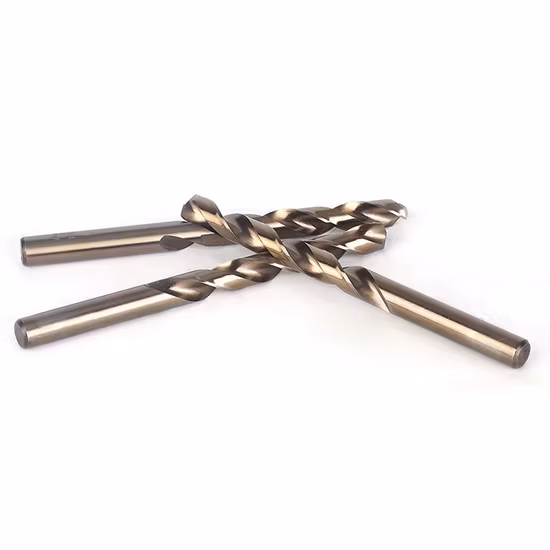

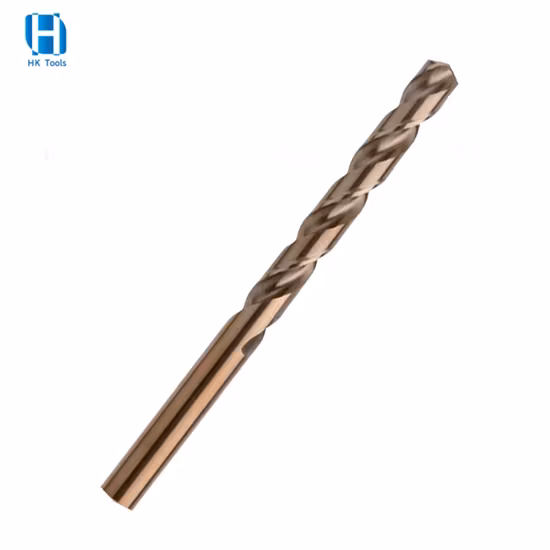

HSS Straight Shank Twist Drill Bits

Der Spiralbohrer ist die am weitesten verbreitete Bohrerart. Der Schaft des Bohrers wird von der Werkzeugmaschine gehalten, die ihm wiederum eine Drehbewegung verleiht. Dieser Schaft kann gerade oder konisch sein. Der Bohrerkörper besteht typischerweise aus zwei spiralförmigen Nuten, die als Spannuten bekannt sind und durch einen Spiralwinkel definiert sind, der im Allgemeinen etwa 30 Grad beträgt, aber je nach Materialeigenschaften des Werkstücks variieren kann. Die Spitze des Bohrers bildet im Allgemeinen einen Winkel von 118 Grad und umfasst einen Freiwinkel von 10 Grad und eine Meißelkante. Die Meißelkante ist flach mit einer Stegstärke von ca. 0,015 x Bohrerdurchmesser. Diese Kante kann Probleme bei der Lochpositionierung verursachen, da sie auf einer Oberfläche „laufen“ kann, bevor sie in das Werkstück eingreift. Bei spröden Werkstoffen werden Bohrspitzenwinkel von weniger als 118 verwendet, bei duktilen Werkstoffen werden größere Spitzenwinkel und kleinere Freiwinkel verwendet.
Favorit sowohl im Heimwerker- als auch im Industriemarkt. Die Allzweckspitze mit 118-Grad-Winkel ist ideal für tragbare und maschinelle Bohrarbeiten. Entwickelt für den Einsatz in Stahl mit niedrigem und mittlerem Kohlenstoffgehalt, Gusseisen und Holz. Der 135-Grad-Split-Punkt ist selbstzentrierend und reduziert den Schub. Ideal zum mobilen oder maschinellen Bohren von Legierungsmaterialien mit geringer Zugfestigkeit, Edelstahl und anderen mittelschweren Anwendungen. Erhältlich in den Ausführungen Hochglanz, Schwarzoxid, Titannitrid-Beschichtung, Bronze-Oxid. Mehr Auswahl für Verbraucher.

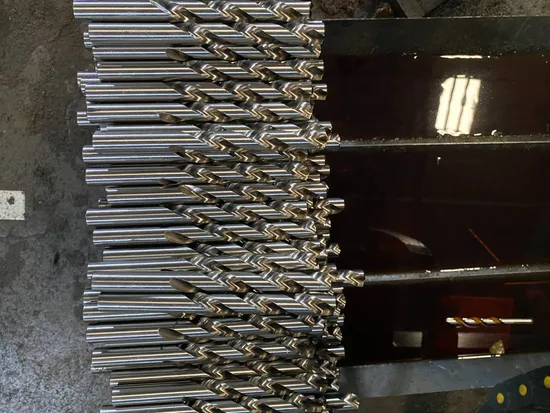

HSS Straight Shank Twist Drill Bits

Durchmesser D(mm)	Nutlänge L2 (mm)	Gesamtlänge L1 (mm)	Durchmesser D(mm)	Nutlänge L2 (mm)	Gesamtlänge L1 (mm)	Durchmesser D(mm)	Nutlänge L2 (mm)	Gesamtlänge L1 (mm)	Durchmesser D(mm)	Nutlänge L2 (mm)	Gesamtlänge L1 (mm)
0,2	2.5	19	1,95	24	49	6	57	93	11.2	94	142
0,22	2.5	19	2	24	49	6.1	63	101	11.3	94	142
0,25	3	19	2.05	24	49	6.2	63	101	11.4	94	142
0,28	3	19	2.1	24	49	6.3	63	101	11.5	94	142
0,3	3	19	2.15	27	53	6.4	63	101	11.6	94	142
0,32	4	19	2.2	27	53	6.5	63	101	11.7	94	142
0,35	4	19	2,25	27	53	6.6	63	101	11.8	94	142
0,38	4	19	2.3	27	53	6.7	63	101	11.9	101	151
0,4	5	20	2,35	27	53	6.8	69	109	12	101	151
0,42	5	20	2.4	30	57	6.9	69	109	12.1	101	151
0,45	5	20	2,45	30	57	7	69	109	12.2	101	151
0,48	5	20	2.5	30	57	7.1	69	109	12.3	101	151
0,5	6	22	2,55	30	57	7.2	69	109	12.4	101	151
0,52	6	22	2.6	30	57	7.3	69	109	12.5	101	151
0,55	7	24	2,65	30	57	7.4	69	109	12.6	101	151
0,58	7	24	2.7	33	61	7.5	69	109	12.7	101	151
0,6	7	24	2,75	33	61	7.6	75	117	12.85	101	151
0,62	8	26	2.8	33	61	7.7	75	117	12.9	101	151
0,65	8	26	2,85	33	61	7.8	75	117	13	101	151
0,68	9	28	2.9	33	61	7.9	75	117	13.1	101	151
0,7	9	28	2,95	33	61	8	75	117	13.2	101	151
0,72	9	28	3	33	61	8.1	75	117	13.3	108	160
0,75	9	28	3.1	36	65	8.2	75	117	13.4	108	160
0,78	10	30	3.2	36	65	8.3	75	117	13.5	108	160
0,8	10	30	3.3	36	65	8.4	75	117	13.6	108	160
0,82	10	30	3.4	39	70	8.5	75	117	13.7	108	160
0,85	10	30	3.5	39	70	8.6	81	125	13.8	108	160
0,88	11	32	3.6	39	70	8.7	81	125	13.9	108	160
0,9	11	32	3.7	39	70	880	81	125	14	108	160
0,92	11	32	3.8	43	75	8.9	81	125	14.25	114	169
0,95	11	32	3.9	43	75	9	81	125	14.5	114	169
0,98	12	34	4	43	75	9.1	81	125	14.75	114	169
1	12	34	4.1	43	75	9.2	81	125	15	114	169
1.05	12	34	4.2	43	75	9.3	81	125	15.25	120	178
1.1	14	36	4.3	47	80	9.4	81	125	15.5	120	178
1.15	14	36	4.4	47	80	9.5	81	125	15.75	120	178
1.2	16	38	4.5	47	80	9.6	87	133	16	120	178
1,25	16	38	4.6	47	80	9.7	87	133	16.25	125	184
1.3	16	38	4.7	47	80	9.8	87	133	16.5	125	184
1,35	18	40	4.8	52	86	9.9	87	133	16.75	125	184
1.4	18	40	4.9	52	86	10	87	133	17	125	184
1,45	18	40	5	52	86	10.2	87	133	17.25	130	191
1.5	18	40	5.1	52	86	10.3	87	133	17.5	130	191
1,55	20	43	5.2	52	86	10.4	87	133	17.75	130	191
1.6	20	43	5.3	52	86	10.5	87	133	18	130	191
1,65	20	43	5.4	57	93	10.6	87	133	18.5	135	198
1.7	20	43	5.5	57	93	10.7	94	142	18.75	135	198
1,75	22	46	5.6	57	93	10.8	94	142	19	135	198
1.8	22	46	5.7	57	93	10.9	94	142	19.25	140	205
1,85	22	46	5.8	57	93	11	94	142	19.5	140	205
1.9	22	46	5.9	57	93	11.1	94	142	19.75	140	205
									20	140	205
